同学们，本节课，我们将学习制作《抽拉笛》。

设计过程：

一、打开软件之后，将视角调整到上；

二、在中心点位置，使用草图绘制中的圆形功能，绘制一个半径为8的圆，然后退出草图模式。

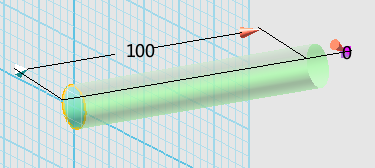

三、选中刚刚绘制好的圆形，选择拉伸功能，设置拉伸高度为100。

四、使用草图绘制中的圆形功能，在刚刚绘制的圆柱体的顶部绘制一个半径为6的圆，圆心要与圆柱体的圆心重合。确定后退出草图编辑模式。

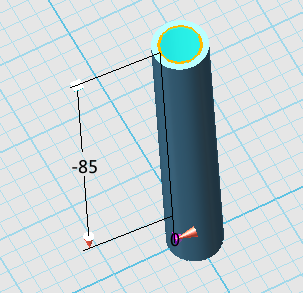

五、选中刚刚绘制的圆形，使用拉伸功能，设置拉伸的高度为-85，并使用减运算。

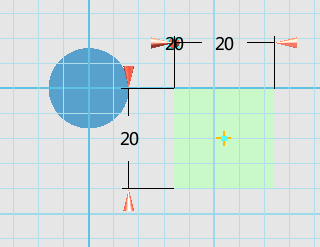

六、将视角调整到底部视角，在圆柱体的旁边放置一个正方体，正方体的上面的边要与圆柱的中心线在一条线上。

（特别说明：正方体是参考物体，如果你能熟练的在草图绘制时选择好平面，也可以不设置正方体。）

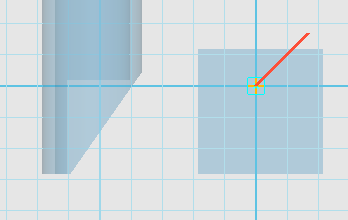

七、将视角调整到前视角，然后使用草图绘制中的直线功能，并选择刚刚放置的参考物体正方体的面为绘制面。

八、选择圆柱体的右下角顶点，绘制如图的三条直线，构成一个直角三角形。（先画底部线段，长度为11.5，再画右边垂直线段，高度为16.5，最后连接两个线段的端点的第三条线段。）完成后，退出草图模式。

（绘制线段的时候，可以在这里手动设置长度）

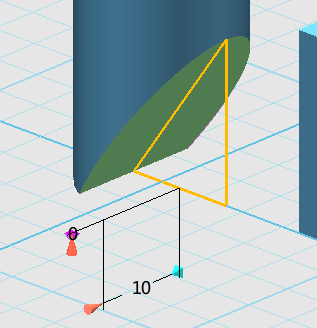

九、选择刚刚绘制的直角三角形，选择拉抻功能，并在设置中，选择拉伸类型为对称，使用减运算。

十、再次将视角调整到底部视角，然后在圆柱的底部使用草图绘制中的圆形功能绘制一个半径为6的圆，圆的圆心要与圆柱体的圆心重合。

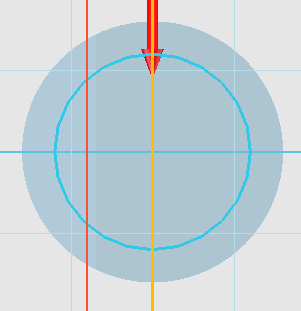

十一、在圆柱体底部中心绘制一条线段，线段经过圆的直径，线段与蓝色的平面参考线是重合，线段长度超过刚刚绘制的圆形即可。

十二、使用草图编辑 中的偏移曲线 功能，选中刚刚绘制的竖线，并设置偏移距离为4。

十三、使用草图编辑  中的单击修剪  功能，刚绘制图形中多余的弧线和线段删除，直到完成如图的形状，完成后退出草图模式。

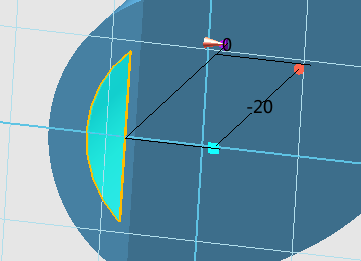

十四、选中绘制好的图形，使用拉抻功能，设置拉伸高度为-20，拉伸类型为1边。

（特别注意：此时需要设置拉伸类型为1边）

十五、再次将视角调整到前视角，使用草图绘制中的直线功能，选择绘制平面为正方体的面。

十六、在圆柱体的左边，绘制一个一条水平线段，线段要与圆柱体里面的参考线在一个水平线上，线段长度为4.5，再绘制一条垂直的线段，高度为12，最后连接两个端点，形成一个直角三角形。完成后，退出草图模式。

十七、选择刚刚绘制的三角形，选择拉伸功能，拉伸类型设置为对称，使用减运算。

（至此，抽拉笛的主体就完成了。）

以下开始制作抽拉杆部分。

十八、在平面上添加一个圆柱体，设置圆柱体的底面半径为5，高度为10。

（特别注意：之前设计的底面半径为5.9，实际打印出来是不能塞进抽拉笛身里的，这是由3D打印精度决定的，所以设计时，这里的半径要修改成5.）

（说明：也可以使用草图绘制功能，然后再拉伸成圆柱。）

十九、在圆柱上再添加一个圆柱，设置圆柱的半径为2，高度为100，圆柱的圆心与底部圆柱重合，并使用加运算。（也可以使用草图绘制功能实现）

二十、使用特征造型 中的圆角或倒角功能，将抽拉杆的两个部分设置一下圆角，需要设置圆角的半径为1。（倒角或圆角也可以不设置）

至此，抽拉笛的主体部分和抽拉杆就全部完成了，本节课程操作步骤比较多，难度比较大，同学们要细心哦。
