本节课，我们来学习设计橡皮筋小船。橡皮筋小船是通过橡皮筋的弹性来推动小船前进的玩具，学习本课，不仅可以掌握3D设计的一些技能，还能了解一些基本的物理常识。让我们开始吧。

一、设计船身

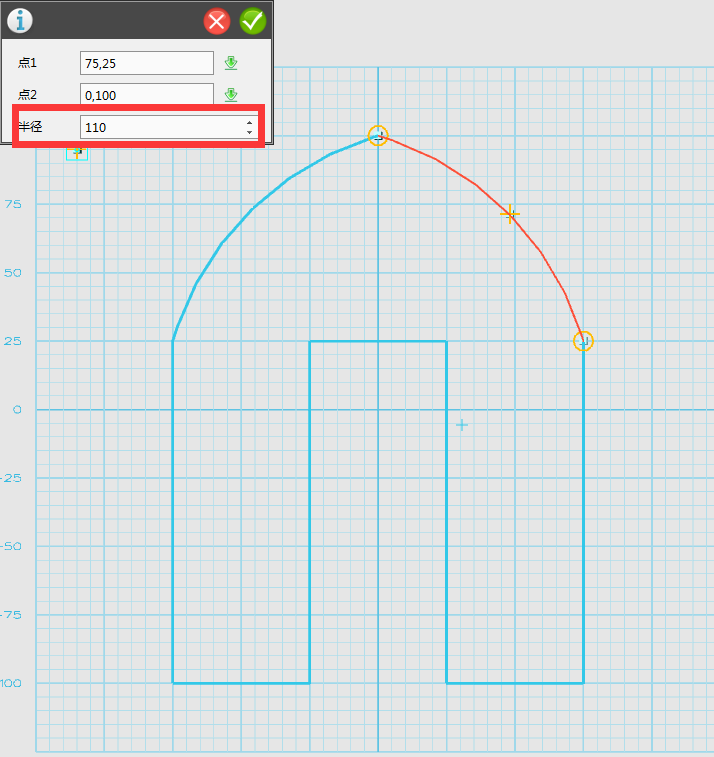

1. 将视角球调整到“上”视角，使用直线和圆弧工具，绘制如下图形。绘制时，可以参考线段所占大网络的多少来确定长度，绘制圆弧时，注意两边要一致，这里我使用的是半径为110。

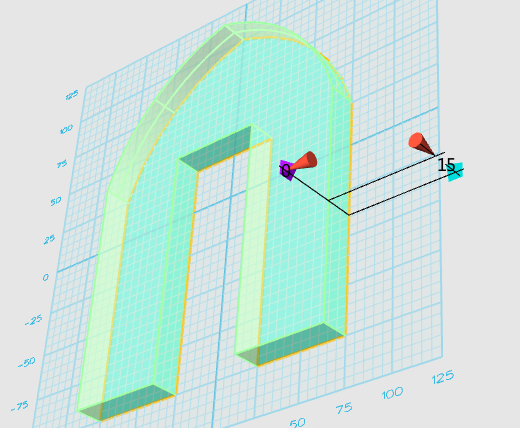

2. 对图形进行拉伸，拉伸高度为15。

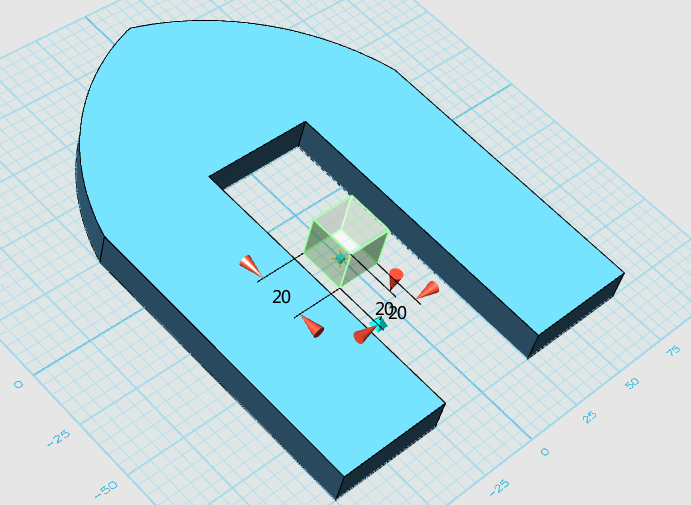

3. 在如图位置拖放一个正六面体。位置两对与两侧的正中间，相距底部4大网格。

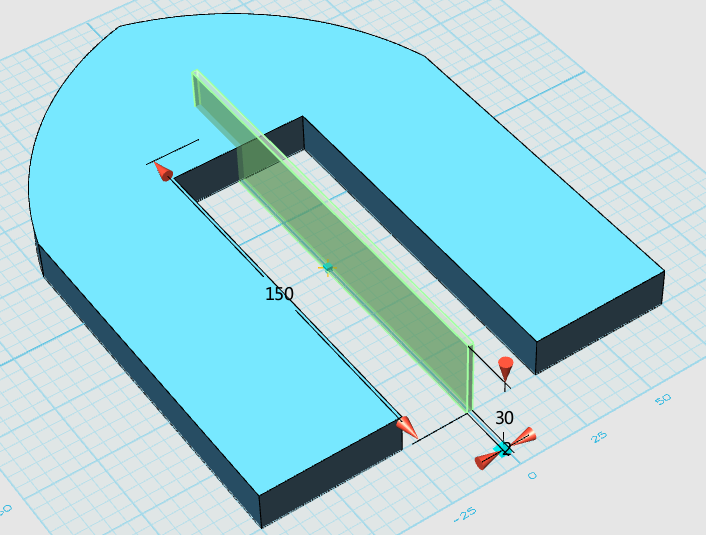

4. 设置正六面体的宽度为2，高度为30，长度为150。

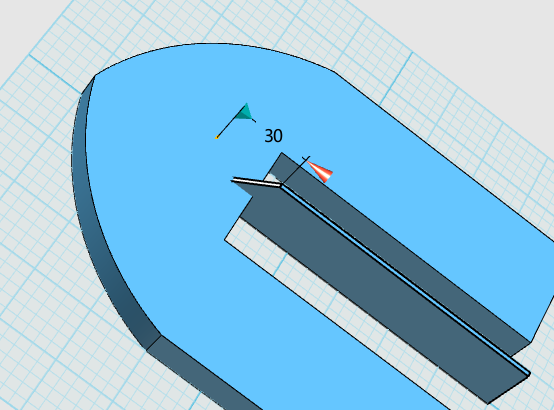

5. 使用倒角工具，将长方体的前部做成蟹脚，倒角数值设置为30.

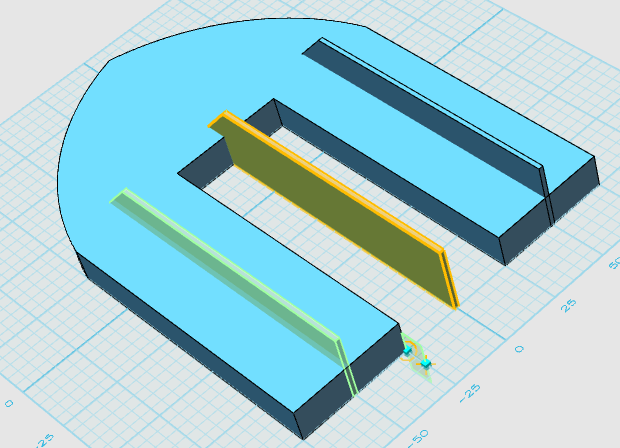

6. 使用镜像工具，在船身的两边，分别镜像两个导流板出来，需要注意的是，左右镜像一次，右边也镜像一次。完成后，删除中间的物体。

（此处也可以使用阵列功能实现，同样也需要阵列两次。）

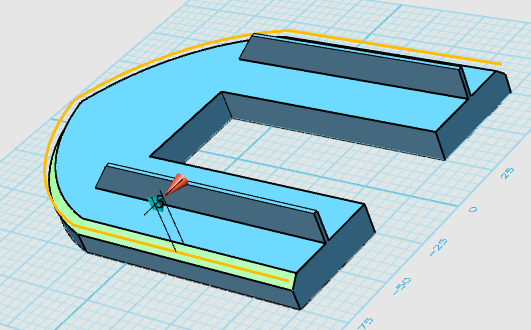

7. 将船身和导流板进行组合，并对船沿进行倒角，倒角距离为5。此时，船身就设计完成了。

二、制作支柱

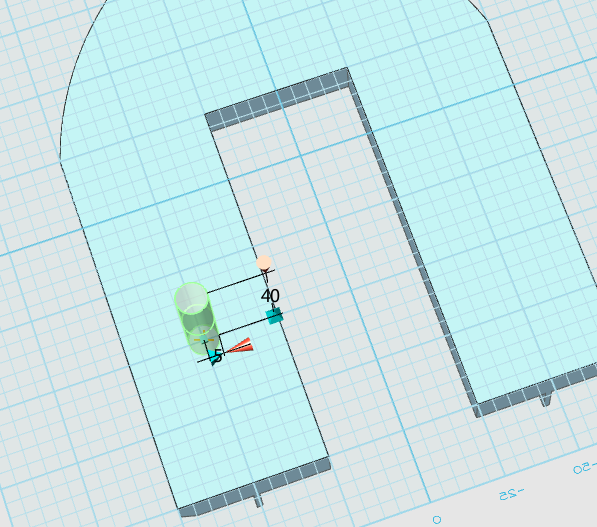

1. 将视角调整到船身的另一侧，在如图位置放置一个圆柱体，设置圆柱体的半径为5，高度为40。

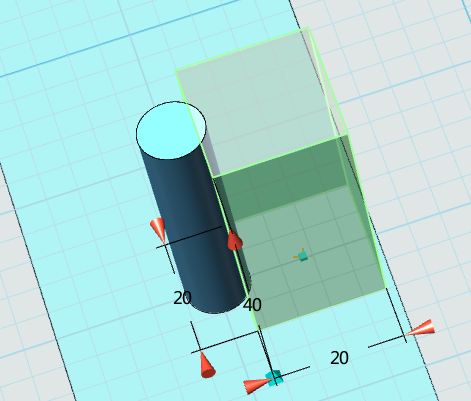

2.  在圆柱体的旁边放置一个长方体，设置长方体的高度与圆柱体的高度一致，并且与圆柱体相交一点。 再设置成减运算，使得圆柱体被切掉一部分。

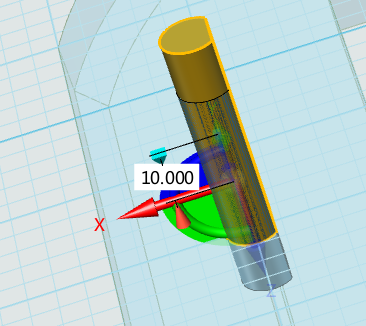

3. 使用动态移动功能，将圆柱体向下移动10的距离。

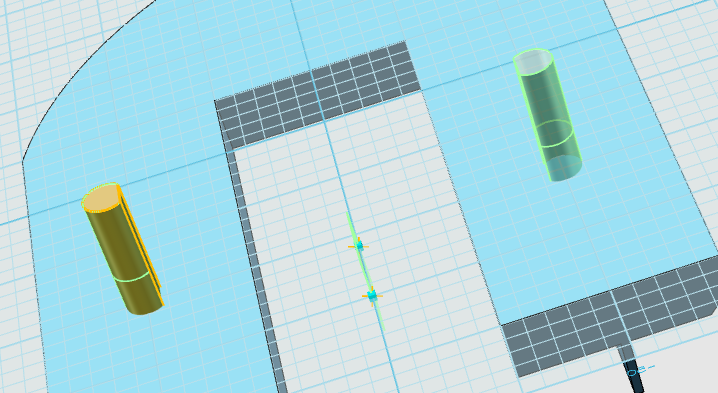

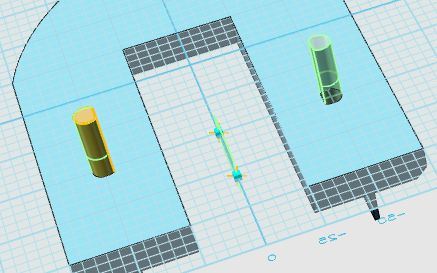

4. 使用镜像工具，在船身的另一侧，也复制出一个支柱。

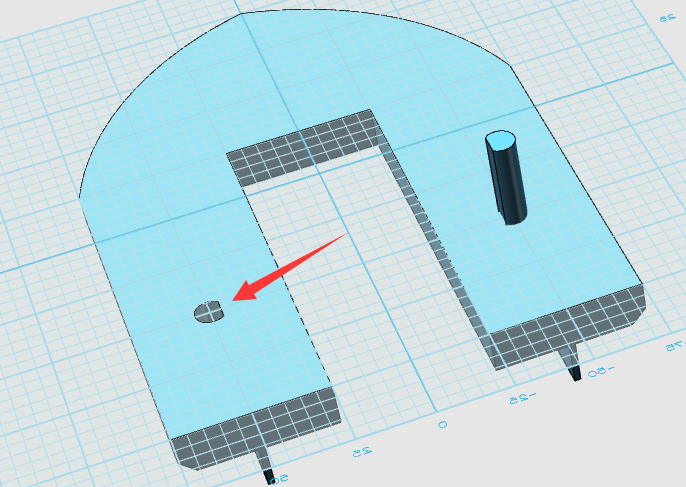

5. 选中船身，使用组合编辑，再选择左侧圆柱，然后使用减运算，使得船身上出现一个支柱的凹槽。

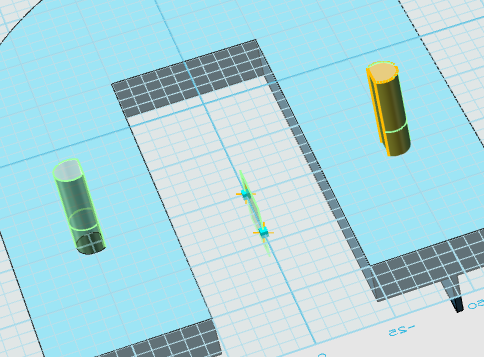

6. 再选择右侧支柱，使用镜像工具，在左侧凹槽中复制出一个支柱。

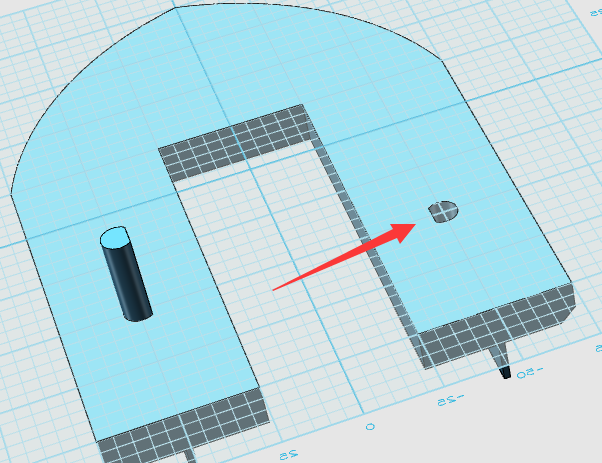

7. 选择船身，使用组合编辑，选择右侧圆柱支柱，使用减运算，在右侧也制作出一个凹槽。

8. 再选中左侧的支柱，使用镜像功能，在右侧凹槽中，也复制出一个支柱。

（这样制作的目的，是将支柱和船身分开，变成两个独立的物体，在使用3D打印机打印时，分开打印，打印完成后，再将支柱安装到凹槽里面。）

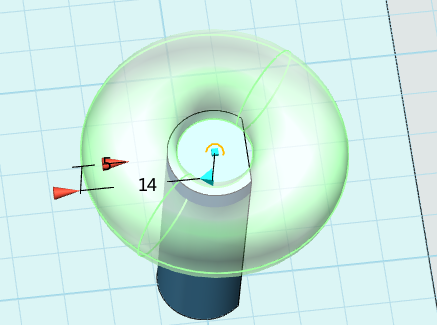

9. 以支柱的顶部为基本面，放置一个圆环体，设置圆环体的半径为14，环半径为5。

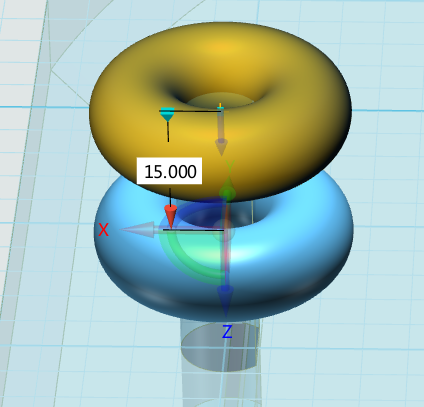

10. 使用动态移动功能，将圆环向下移动15。

11. 使用镜像功能，在右侧支柱上，也复制出一个圆环体。

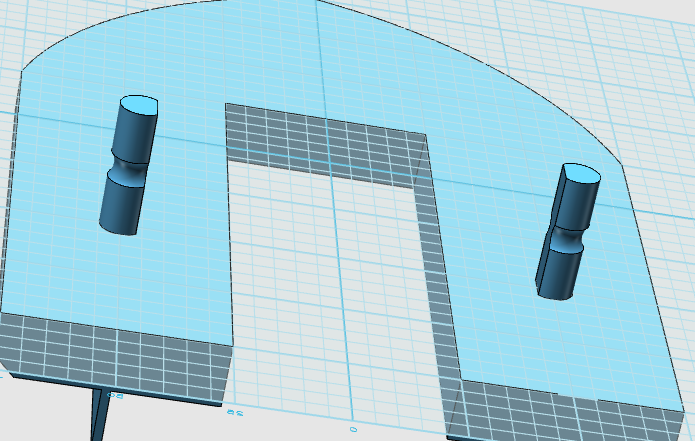

12. 分别对两侧的支柱和圆环使用组合编辑功能，并设置减运算，使两个支柱上出现如图样式的槽。（凹槽是绑橡皮筋用的。）

三、制作水划板

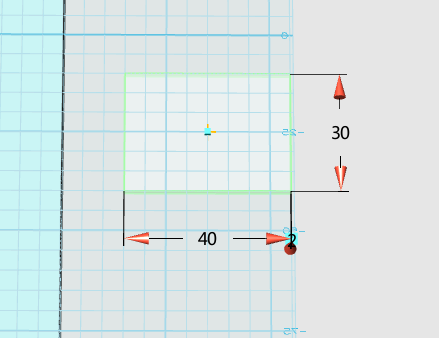

1. 在旁边摆放一个正六面体，设置正六面体的高度为2，宽度为30，长度为40。如图形状。

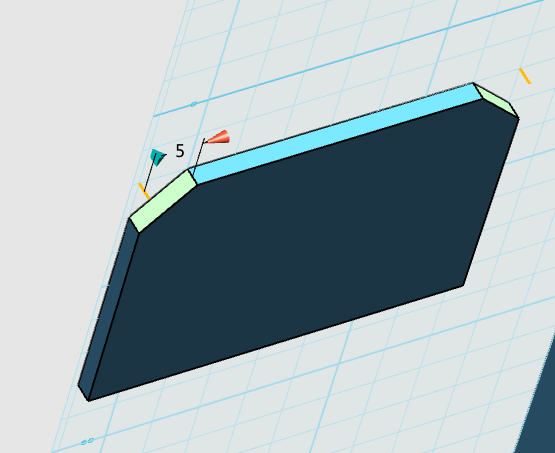

2. 使用倒角功能，在水划板的一侧两个角上，进行倒角。

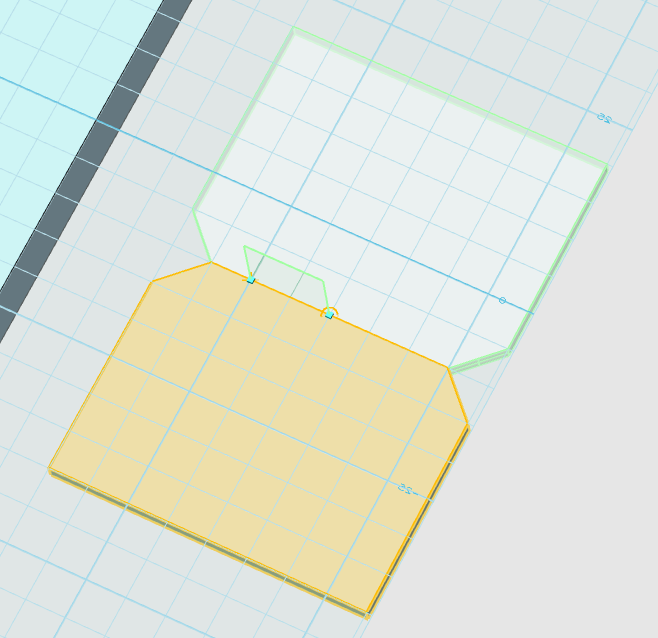

3. 使用镜像功能，复制出另一侧的水划板。

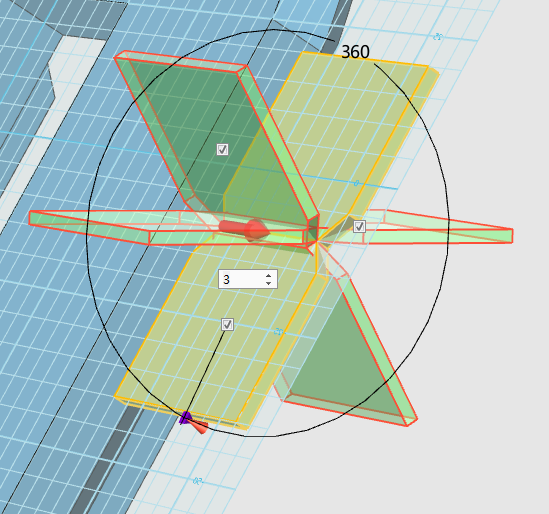

4.  同时选中两块水划板（先选中一块水划板，再按住键盘上的Ctrl键不放，再用鼠标选中另一块水划板），使用环形阵列工具，设置阵列数量为3，制作出如图样式的的螺旋桨。

5. 将6块水划板进行组合，变成一个整体。

6. 使用多次动态移动，将组合好的水划板移动到两个支柱的中间。

四、制作驾驶舱

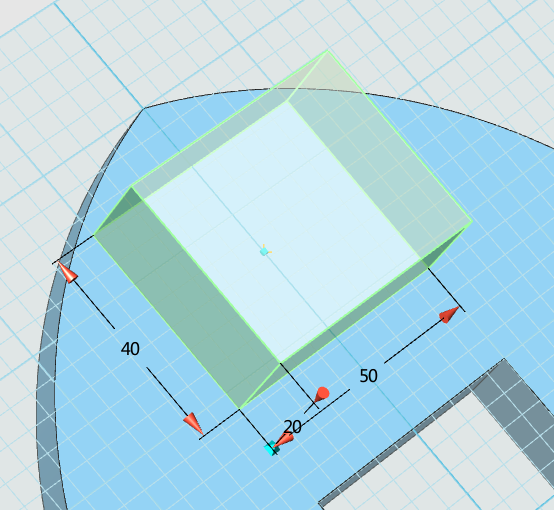

1.  在船头位置摆放一个正六面体，设置正六面体的长度为50，宽度为40，高度为20.

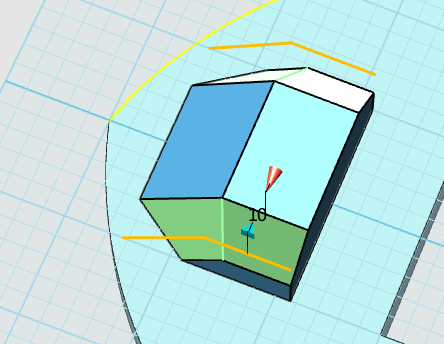

2. 使用倒角工具，将六面体设计成如下形状。

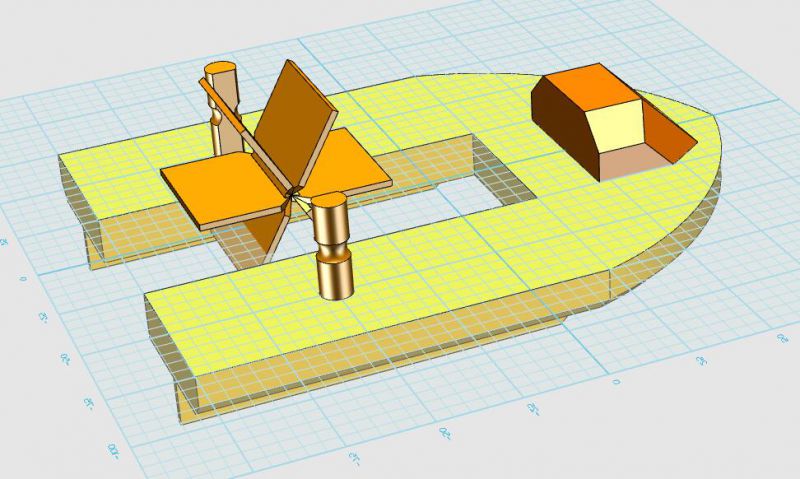

到此，橡皮筋小船就制作完成了。开始对它进行渲染吧。
